原先避雷器在線監測儀可使用485總線與后臺主機相連，實現數據上傳。同時，也可以通過避雷器在線監測儀內置的GPRS模塊上傳數據，通過internet接收數據并進行網頁發布。2013年5月，在技術人員的反復試驗下，我公司成功通過其他方式將在線監測的數據進行了上傳。
一、無線傳輸：
具體操作方法為在在線監測儀端接一臺無線通信模塊，在變電站設立一臺主機，主機接收端配置一臺無線通信模塊，數據可以直接通過無線模塊傳輸。此種方式數據不通過485線上傳，不用挖開電纜溝鋪設通信線，節省成本和勞動力。目前無線通信模式可支持1公里內的數據傳輸，完全符合變電站數據傳輸要求，數據穩定可靠，抗干擾能力強。
二、避雷器在線監測儀接IED與后臺主機相連，實現數據上傳。
智能變電站使用的通信規約為61850規約，在線監測儀使用的規約為103規約，則需要配置IED實現規約轉換，進而進行數據上傳。

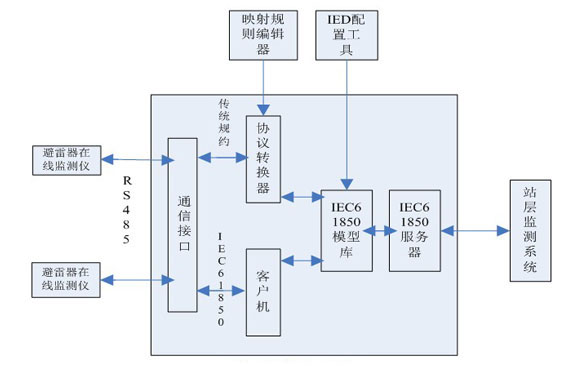

a、IED模塊原理圖如下所示：
1)通信接口模塊負責接入不同廠商、不同通信接口的常規狀態監測裝置或遵循IEC61850規約的的狀態監測子IED。
2)映射規則編輯器提供表格或圖形的編輯方法，建立常規狀態監測裝置的傳統協議與IEC61850直接的映射規則。包括傳統通信報文與61850通信服務的映射。
3)協議轉換器利用上訴建立的映射規則，經過工程化處理，完成傳統協議的點數據與IEC61850數據對象之間的轉換，并更新IEC61850模型庫。
4)IEC61850客戶機負責匯集各個監測設備采集的狀態監測數據，并刷新IEC61850模型庫。
5）狀態監測主IED配置工具利用系統配置描述語言（SCL）文檔來建立IED的IEC 61850模型實例，實現IEC61850模型的導入、解析、編輯與生成。
6)IEC61850服務器負責變電站層監測系統進行基于IEC61850實時數據通信。
b、硬件配置：
狀態監測系統必須選用性能優良、符合工業標準的通用產品。計算機和裝置的硬件配備必須滿足整個系統的功能要求和性能指標要求。
1)站控層的硬件設備由數據處理服務器、網絡設備等。
2)數據處理服務器應滿足DL/T 5002、DL/T 5003標準的要求，其容量及性能指標應滿足智能變電站狀態監測及與信息一體化平臺交互的要求。工程中應選用性能優良、可靠性高的專用定型產品。

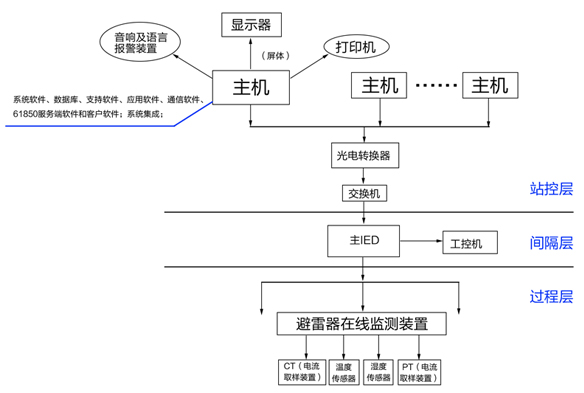

硬件配置如下所示：
